TIP-ON BLUMOTION för TANDEMBOX
Genomtänkta produktdetaljer
Den mekaniska öppningsfunktionen grundar sig på de speciellt anpassade TANDEMBOX-stomskenorna. De olika TIP-ON BLUMOTION-enheterna är anpassade för olika nominella längder och viktintervall. Övriga komponenter passar för alla monteringssituationer.
![](/images/560/315/3945193/corporate/media/bilder/produkte/bewegungstechnologien/tob0064_aa_fot_fo_bau_-sall_-apr6i_-v1_16:9.jpg)
![](/images/560/315/3945195/corporate/media/bilder/produkte/bewegungstechnologien/TOB-TBX-Korpusschiene-578_5001m_QU_16:9.jpg)
Stomskenor
Bärförmåga | Nominell längd |
---|---|
30
|
270 - 600
|
65
|
450 - 650
|
![](/images/560/420/3945197/corporate/media/bilder/produkte/bewegungstechnologien/Einheit-und-Mitnehmer-TOB-TBX_3:2.jpg)

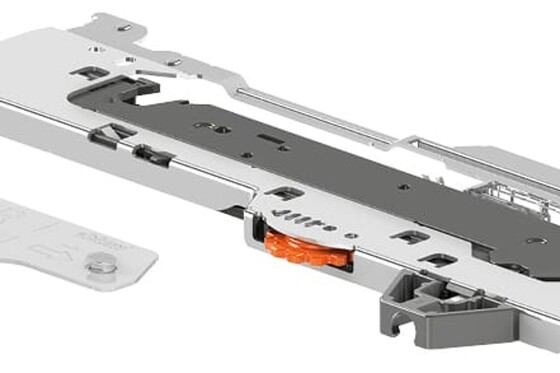

Sats: TIP-ON BLUMOTION-enhet och -medbringare
Nominell längd | Viktintervall | Enhet | Färgkod |
---|---|---|---|
270-300 mm
|
≤10 kg
>10-20 kg |
S0
S1 |
Vit
Ljusgrå |
350-650 mm
|
≤20 kg
15-40 kg 35-65 kg |
L1
L3 L5 |
Ljusgrå
Grå Svart |
TIP-ON BLUMOTION urvalshjälp
För att uppnå den perfekta öppnings- och stängningsfunktionen är det viktigt att montera den rekommenderade TIP-ON BLUMOTION-enheten. Ta hjälp av vår Produktkonfigurator för att välja det korrekta beslaget.
Följande broschyr hjälper dig också att välja rätt enhet:
DL Link FO-081
Synkronisering
För perfekt funktion och utökning av det tryckkänsliga öppningsområdet rekommenderar vi montering av synkronisering. Det sker med hjälp av en synkroniseringsstång.
![](/images/560/420/3945211/corporate/media/bilder/produkte/bewegungstechnologien/tob_tbx_ausloesebereich_4:3.jpg)

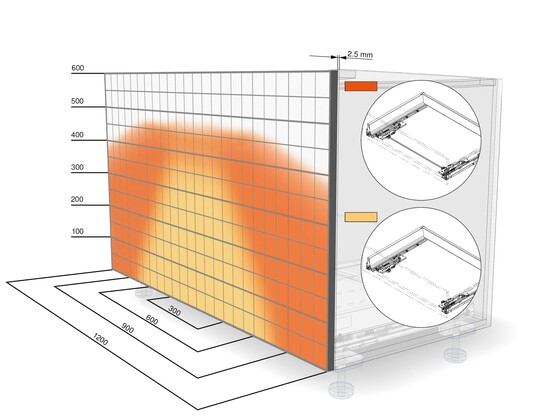

Tryckkänsligt aktiveringsområde med och utan synkronisering
![](/images/560/420/4005250/corporate/media/bilder/produkte/bewegungstechnologien/tob0089_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Synkroniseringsstång med synkroniseringsadaptrar för invändig skåpbredd ≥ 287 mm
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Ensidig synkronisering för kapning för invändig skåpbredd från 238 – 286 mm
