TIP-ON BLUMOTION para MOVENTO
Detalles de producto estudiados a conciencia
La base de la apertura asistida mecánica es la guía de cuerpo de mueble MOVENTO especialmente diseñada para ello. Con las diversas unidades TIP-ON BLUMOTION se pueden realizar distintos largos nominales y varias gamas de peso. Todos los demás componentes se pueden utilizar de manera universal.
Guía de cuerpo
| Clase de carga | Largo nominal |
|---|---|
|
40
|
270 - 600
|
|
60
|
450 - 750
|

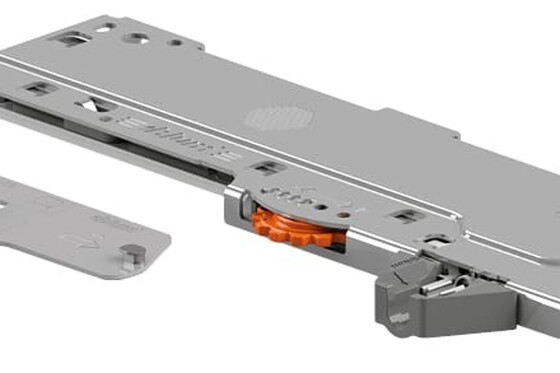

Juego de unidad y tope de arrastre
| Largo nominal | Gama de peso | Unidad | Código de color |
|---|---|---|---|
|
270-320 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Blanco
Gris claro |
|
350-750 mm
|
≤ 20 kg
15-40 kg 35-60 kg |
L1
L3 L5 |
Gris claro
Gris polvo Negro |
Ayuda para selección de TIP-ON BLUMOTION
Para una óptima función de cierre y apertura es importante que se utilice la unidad TIP-ON BLUMOTION recomendada. Utilice nuestro configurador de productos para seleccionar los herrajes adecuados.
Iniciar el configurador de productos
Por otra parte, este folleto ofrece información útil para ayudarle a seleccionar las unidades:
DL Link FO-081
Sincronización
Para un funcionamiento óptimo y para aumentar la el recorrido de activación recomendamos el uso de una sincronización. Esta tiene lugar mediante una barra de sincronización.
Área de activación con y sin sincronización.
Barra de sincronización con adaptador de sincronización para ancho interior de cuerpo de mueble ≥ 314 mm
Sincronización de una pieza para cortar a la medida, para ancho interior de cuerpo de mueble de 265 – 313 mm
Ejemplos de aplicación
