TIP-ON BLUMOTION para LEGRABOX
Detalles de producto estudiados a conciencia
La base del sistema mecánico de ayuda en la apertura es la guía de cuerpo LEGRABOX BLUMOTION S, especialmente diseñada para ello. Con las diversas unidades TIP-ON BLUMOTION se pueden realizar distintos largos nominales y varias gamas de peso. Todos los demás componentes se pueden utilizar de manera universal.
Guía de cuerpo LEGRABOX BLUMOTION S
Clase de carga | Largo nominal |
---|---|
40
|
270 - 600
|
70
|
450 - 650
|
Juego de unidad y tope de arrastre
Largo nominal | Gama de peso | Unidad | Código de color |
---|---|---|---|
270-300 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Blanco
Gris claro |
350-650 mm
|
≤ 20 kg
15-40 kg 35-70 kg |
L1
L3 L5 |
Gris claro
Gris polvo Negro |
Ayuda para la selección de la unidad TIP-ON BLUMOTION
Para una óptima función de cierre y apertura es importante que se utilice la unidad TIP-ON BLUMOTION recomendada. Utilice nuestro configurador de productos para seleccionar los herrajes adecuados.
Iniciar el configurador de productos
Por otra parte, este folleto ofrece información útil para ayudarle a seleccionar las unidades:
DL Link FO-081
Sincronización
Para un funcionamiento óptimo y para aumentar la el recorrido de activación recomendamos el uso de una sincronización. Esta tiene lugar mediante una barra de sincronización.
Distancia de reacción con y sin sincronización

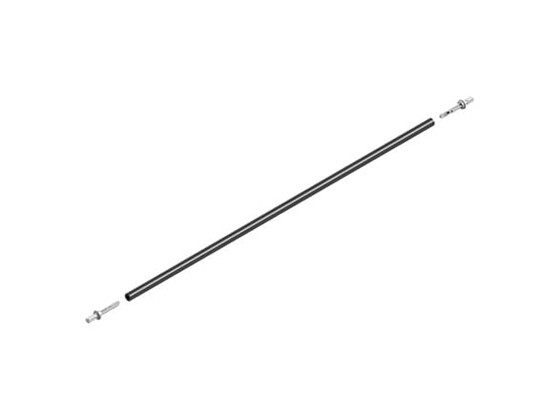

Barra de sincronización con adaptador de sincronización para ancho interior de cuerpo de mueble ≥ 294 mm

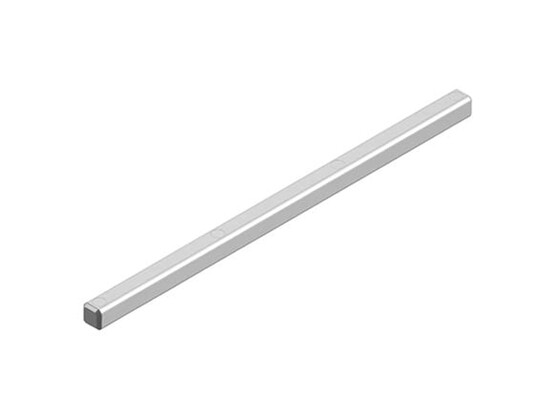

Sincronización de una pieza para cortar a la medida, para ancho interior de cuerpo de mueble de 245 – 293 mm
