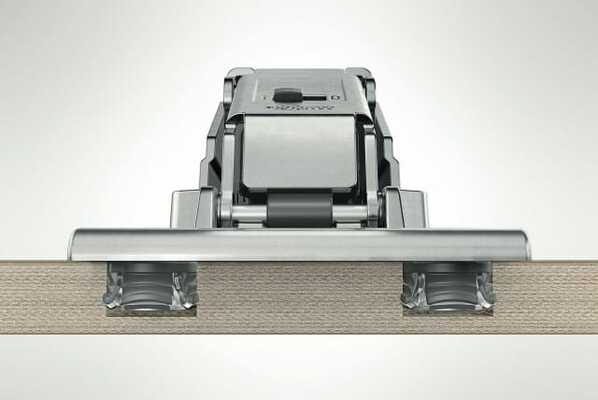

Тонкие фасады – EXPANDO T
Удобный монтаж
Инновационная система крепления впечатляет простотой использования. Фасад устанавливается легко и просто: просверлить, установить, прикрутить и готово! Эту систему можно использовать с тремя видами изделий: подъемными механизмами, дверями и ящиками.
Монтаж, регулировка и демонтаж
EXPANDO T устанавливается в отверстие диаметром 10 мм и глубиной всего 6 мм. Благодаря новой системе крепления теперь не требуется сверления под чашку петли. Это большое преимущество при использовании твердых материалов. Позиции крепления для подъемных механизмов и систем выдвижения не меняются.
![](/images/560/420/3932141/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/clp0541_deutsch_6_cmyk_4:3.jpg)

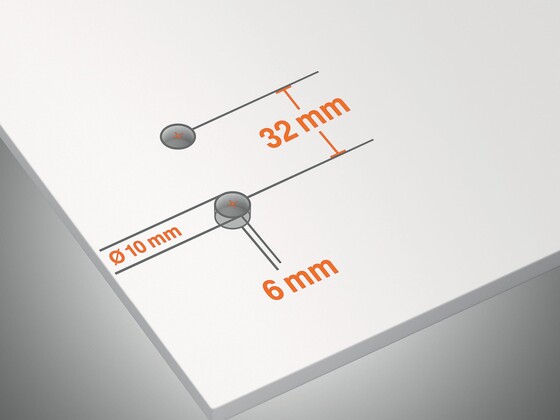

Монтаж без сверления под чашку петли
![](/images/560/420/3932139/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/clp0517_mo_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

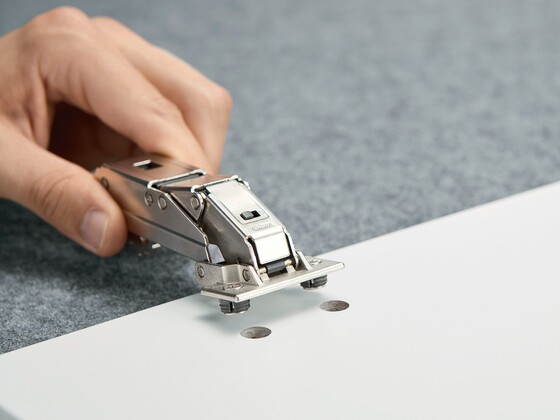

Вставить дюбели в просверленные отверстия
![](/images/560/420/3932149/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/clp0518_mo_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

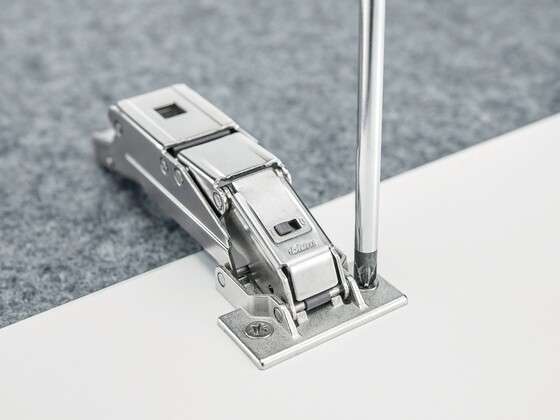

Затянуть саморезы и готово
![](/images/560/420/3932143/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/CLP0546_AA_FRD_FO_BAU_-SALL_-APR6I_-V1_4:3.jpg)
Инновационная система крепления
Пластиковые дюбели обеспечивают надежную посадку петли в относительно мягких материалах, например, в МДФ или ДСП, а металлические анкеры – в твердых, таких как акрил, керамика, кварцевый или натуральный камень.
Указание по обработке
EXPANDO T предназначен для крепления фурнитуры Blum при использовании тонких материалов в мебельном производстве. При достаточно высоких показателях стабильности и прочности могут использоваться материалы толщиной от 8 мм.
Сфера применения и рекомендации по использованию | |
---|---|
Материалы, протестированные компанией Blum
|
Минимальный крутящий момент (Нм)
|
ДСП (Предел прочности на отрыв > 0,4 Н/мм²)
|
1,5
|
МДФ (Предел прочности на отрыв > 0,6 Н/мм²)
|
1,5
|
Панели ХДФ
|
2
|
Пластик HPL
|
2
|
Искусственный камень
|
2
|
Натуральный гранит Nero Assoluto
|
3
|
Искусственный кварцевый камень
|
3
|
Керамика
|
3
|
![](/images/560/420/3932147/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/S_HAFTUNGSAUSSCHLUSSS2_B_1_QT_BAU_-SALL_-AOF_-V1_4:3.png)

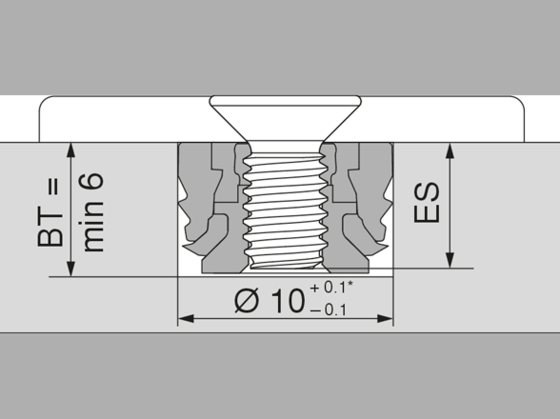

Глубина сверления – отдельные дюбели
Для EXPANDO T в виде отдельных комплектующих необходимо использовать винты M4
ES = глубина проникновения винта
ES мин. = 4 мм
ES макс. = глубина сверления – 0,5 мм

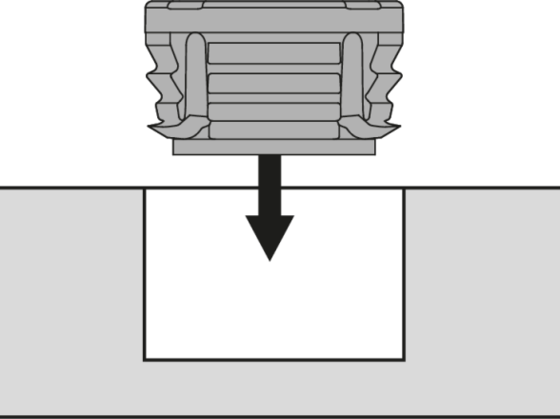

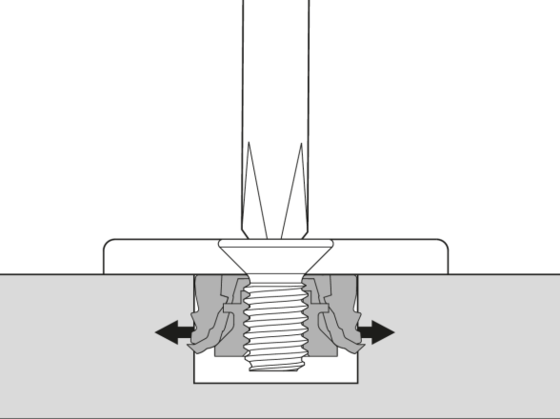

Монтаж EXPANDO T
![](/images/560/420/3932151/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/p_70t4532t1_mo_bau_-sall_-aof_-v1_4:3.png)
![](/images/560/420/3932145/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/p_70t4532t2_mo_bau_-sall_-aof_-v1_4:3.png)
![](/images/560/420/3932153/corporate/media/bilder/produkte/neuheiten-themen/duenne-fronten-und-neue-scharniere/p_70t4532t3_mo_bau_-sall_-aof_-v1_4:3.png)
Ограничение ответственности
Компания Blum не несет ответственности за качество соединения при использовании крепления EXPANDO T для материалов, не входящих в список выше, или в комбинации с фурнитурой других производителей. Мы рекомендуем доверить монтаж квалифицированным специалистам.
Информация для заказа и проектирования
Хотите узнать больше об EXPANDO T? В этой брошюре мы собрали для Вас всю информацию по применению и заказу.
