TIP-ON BLUMOTION til TANDEMBOX
Gennemtænkte produktdetaljer
Basis for det mekaniske åbningssystem, er de hertil specielt afstemte TANDEMBOX-korpusskinner. Med de forskellige TIP-ON BLUMOTION-enheder, kan forskellige længder og vægtområder realiseres. Alle yderligere komponenter kan anvendes universelt.
Korpusskinner
| Belastningsklasse | Længde |
|---|---|
|
30
|
270 - 600
|
|
65
|
450 - 650
|

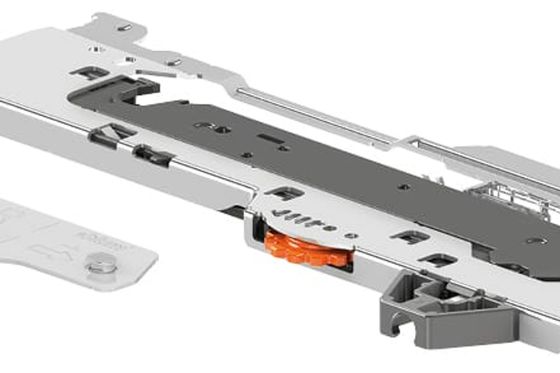

Sæt enhed og medbringer
| Skuffedybde | Vægtområde | Enhed | Farvekendetegn |
|---|---|---|---|
|
270-300 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Hvid
Lysgrå |
|
350-650 mm
|
≤ 20 kg
15-40 kg 35-65 kg |
L1
L3 L5 |
Lysgrå
Støvgrå Sort |
TIP-ON BLUMOTION udvælgelseshjælp
For optimal åbne- og lukkefunktion er det vigtigt, at anvende den anbefalede TIP-ON BLUMOTION-enhed. Benyt vores produktkonfigurator til udvælgelse af de rigtige beslag.
Derudover indeholder denne brochure hjælpsomme informationer til udvælgelse af enheder:
DL Link FO-081
Synkronisering
For optimal funktion og forøgelse af udløserområdet, anbefaler vi anvendelse af synkronisering. Dette sker ved hjælp af synkroniserings-aksel

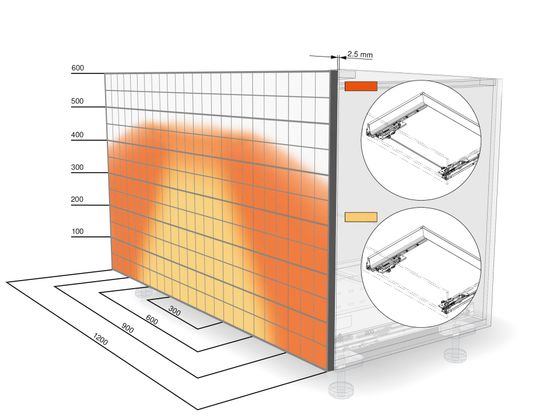

Udløserområdet med og uden synkronisering
Synkroniserings-aksel med synkroniserings-adapter for indvendig bredde ≥ 287 mm
Enkel synkronisering til afkortning til indvendig bredde på 238 - 286 mm
Anvendelseseksempler
