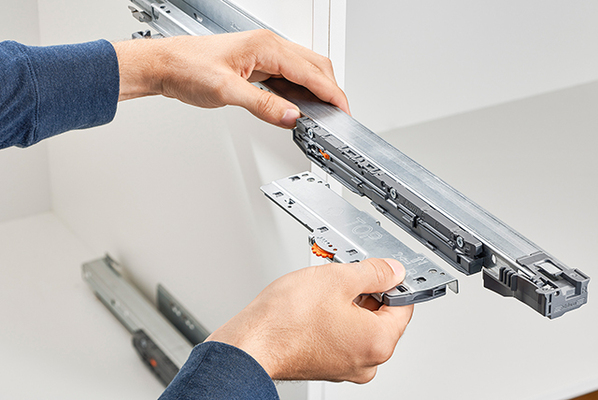

TIP-ON BLUMOTION para LEGRABOX
Processamento e montagem simples
Extensões e gavetas podem ser realizadas como de costume com TIP-ON BLUMOTION para LEGRABOX. Um trabalho adicional não é necessário. Os práticos gabaritos auxiliam no processamento e na montagem.
Processamento e montagem
![](/images/560/420/4005230/corporate/media/bilder/produkte/bewegungstechnologien/tob0015_aa_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
O TIP-ON BLUMOTION pode ser realizado com gabinetes e frentes Standard. Um trabalho adicional não é necessário.
![](/images/560/420/4005200/corporate/media/bilder/produkte/bewegungstechnologien/tob0119_mo_fot_fo_bau_sall_amc_v1_4:3.jpg)

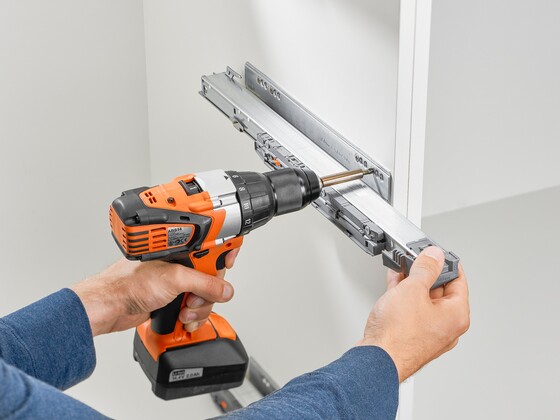

Para o TIP-ON BLUMOTION podem ser utilizadas as posições usuais de furos da LEGRABOX.
![](/images/560/420/4005204/corporate/media/bilder/produkte/fuehrungssysteme/tob0040_mo_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)

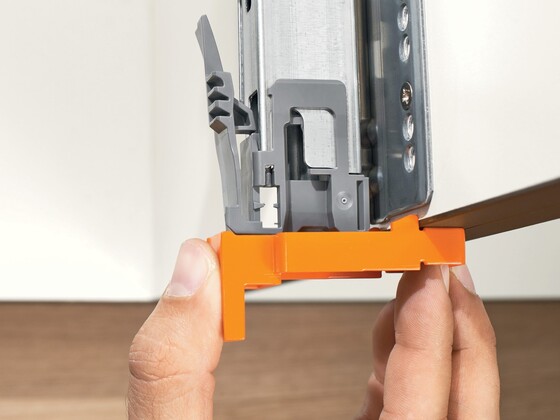

Com o auxílio do gabarito de ajuste, a folga frontal de 2,5 mm na LEGRABOX é ajustada de forma precisa e confortável.
![](/images/560/420/4005226/corporate/media/bilder/produkte/bewegungstechnologien/tob0121_mo_fot_fo_bau_sall_amc_v1_4:3.jpg)

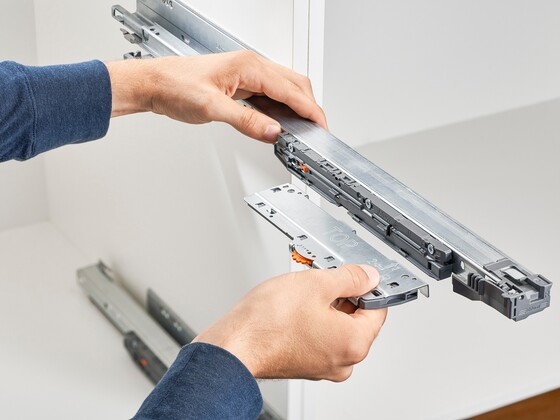

A unidade TIP-ON BLUMOTION pode ser montada sem ferramentas, tal como outros componentes.
Sincronização
O emprego da sincronização amplia a área de desengate e melhora a função do TIP-ON BLUMOTION. Duas possibilidades de sincronização estão disponíveis para diversas larguras livres. Ambas podem ser montadas sem o uso de ferramentas.
![](/images/560/420/4005222/corporate/media/bilder/produkte/bewegungstechnologien/tob0035_mo_fot_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Com o adaptador e o eixo de sincronização, as unidades TIP-ON BLUMOTION são sincronizadas a partir de uma largura livre de 294 mm.
![](/images/560/420/4005228/corporate/media/bilder/produkte/bewegungstechnologien/tob0123_mo_fot_fo_bau_sall_amc_v1_4:3.jpg)

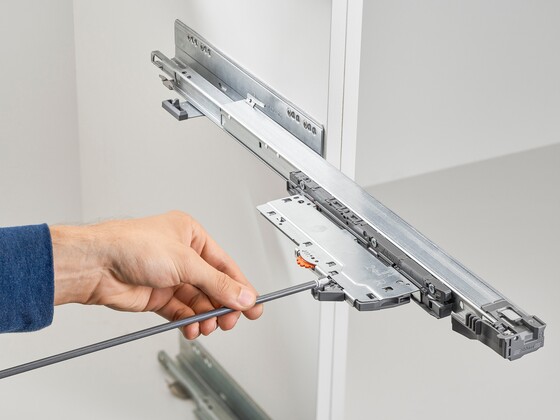

O eixo simétrico de sincronização é encaixado na unidade TIP-ON BLUMOTION sem o uso de ferramentas.
![](/images/560/420/4005248/corporate/media/bilder/produkte/bewegungstechnologien/tob0095_dt_frd_fo_bau_-sall_-apr6i_-v1_4:3.jpg)
Ao invés de eixo e adaptador de sincronização, é empregada a sincronização em peça única em larguras livres pequenas.
Instruções de montagem
Vídeos de montagem
Ajudas de montagem
Para o processamento fácil e exato de produtos Blum, estão disponíveis diversas furadeiras e máquinas para a montagem de ferragens, aparelhos de montagem e gabaritos. Porque o movimento otimizado precisa de um processamento preciso.
