TIP-ON BLUMOTION voor TANDEMBOX
Doordachte productdetails
De basis van de mechanische openingsondersteuning is het speciaal hierop afgestemde TANDEMBOX-corpusprofiel. Met de verschillende TIP-ON BLUMOTION-eenheden kunnen verschillende nominale lengtes en gewichtsbereiken worden gerealiseerd. Alle andere componenten zijn universeel inzetbaar.
Corpusprofiel
| Belastingsklasse | Nominale lengte |
|---|---|
|
30
|
270 - 600
|
|
65
|
450 - 650
|
Set eenheid en meenemer
| Nominale lengte | Gewichtsbereik | Eenheid | Kleurcodering |
|---|---|---|---|
|
270-300 mm
|
≤10 kg
>10-20 kg |
S0
S1 |
Wit
Lichtgrijs |
|
350-650 mm
|
≤20 kg
15-40 kg 35-65 kg |
L1
L3 L5 |
Lichtgrijs
Stofgrijs Zwart |
TIP-ON BLUMOTION-keuzehulp
Voor een optimale openings- en sluitfunctie is het belangrijk om de aanbevolen TIP-ON BLUMOTION-eenheid te gebruiken. Gebruik onze productconfigurator om het correcte beslag te kiezen.
Daarnaast bevat deze brochure nuttige informatie om u te helpen bij de keuze van de eenheden:
DL Link FO-081
Synchronisatie
Voor een optimale werking en een groter uitwerpbereik adviseren we het gebruik van een synchronisatie. Dit gebeurt door middel van de synchronisatieas.
Uitwerpbereik met en zonder synchronisatie

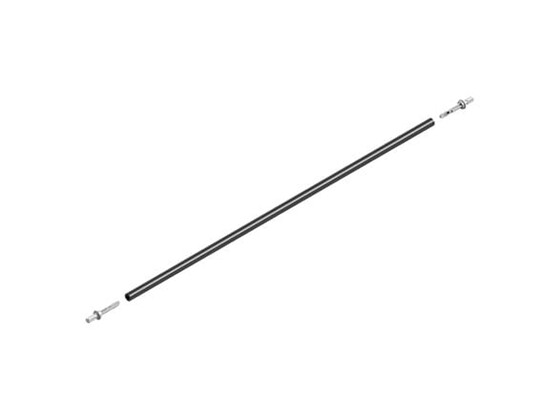

Synchronisatieas met synchronisatieadapter voor binnencorpusbreedte ≥ 287 mm

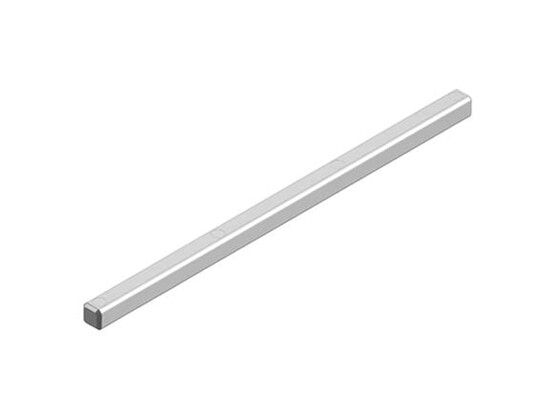

Eendelige synchronisatie om in te korten voor binnencorpusbreedte van 238 – 286 mm

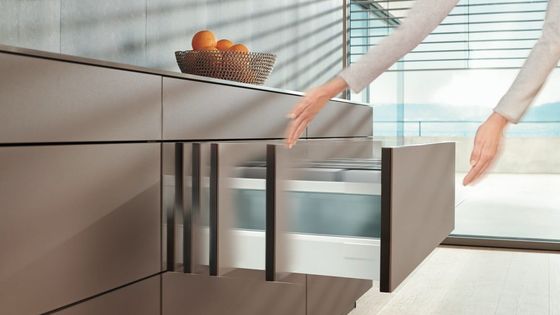

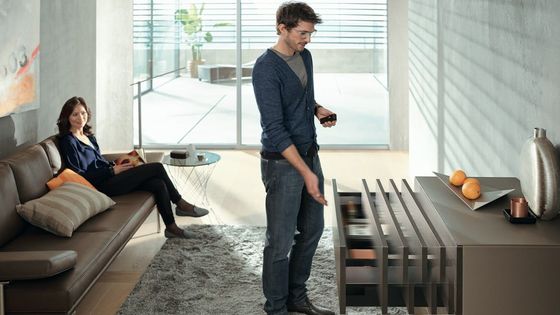

Gebruiksvoorbeelden
