AVENTOS HKi
Un concept de mise en œuvre bien pensé et des fonctions intégrées
Afin d’intégrer AVENTOS HKi dans le côté du corps de meuble, c'est l'équivalent d'un verre bien rempli de sciure qui doit laisser sa place. Vous choisissez vous-même parmi différentes possibilités de mise en œuvre la façon dont vous voulez que notre ferrure la plus étroite pour porte relevable se fonde dans le meuble : selon l’équipement dans l’atelier, le nombre de ferrures mises en œuvre et si vous souhaitez ou non externaliser certaines étapes de travail.
Totalement encastré avec set de panneaux bruts

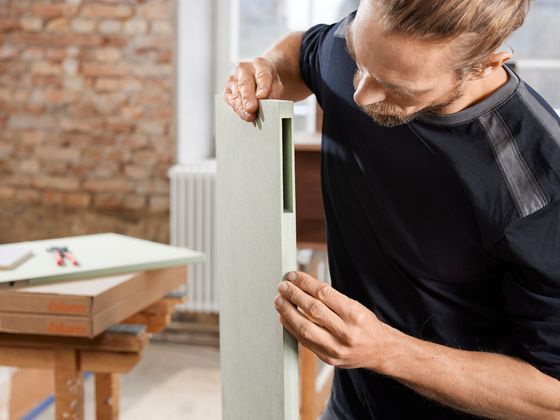

Les panneaux de notre set de panneaux bruts en MDF sont fraisés au préalable en leur centre afin d’accueillir AVENTOS HKi. Ces panneaux bruts de 450 mm x 600 mm x 19 mm peuvent être coupés aux dimensions souhaitées et passer par un procédé de placage ou de laquage en fonction de vos exigences.

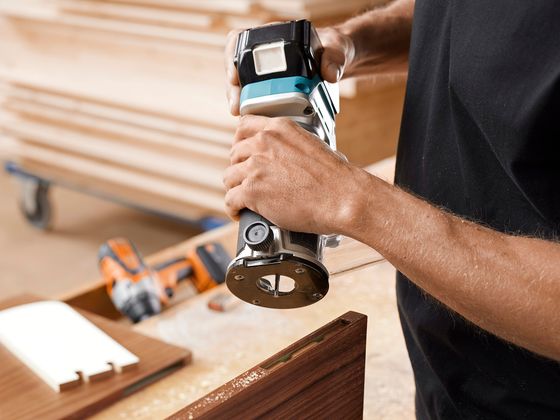

Afin de dégager à nouveau la fraisure une fois le placage accompli, nous vous proposons une fraise à affleurer spéciale pour la défonceuse.
Totalement encastré avec set de gabarits de fraisage

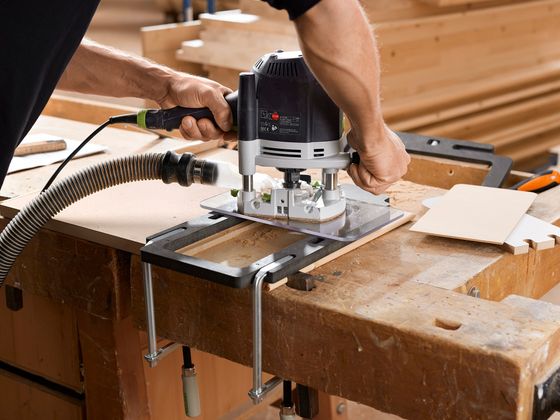

Outre une fraise à copier adéquate, nous avons également développé divers gabarits de fraisage pour la mise en œuvre à l’aide d’une défonceuse. Ils vous permettront de procéder au fraisage du réservoir de force et de la plaque d’insertion avec précision.
Totalement encastré et à deux niveaux

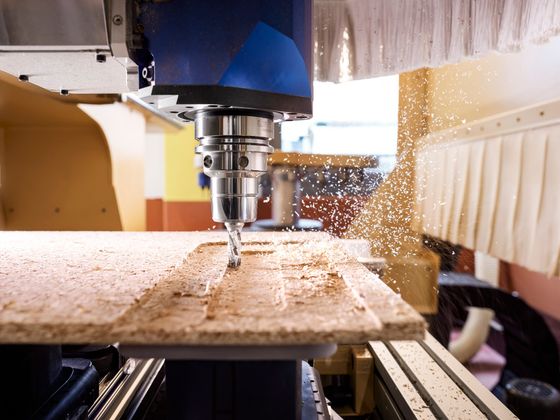

Deux demi-côtés du corps de meuble sont fraisés en surface à l’aide de la machine CNC, puis collés.

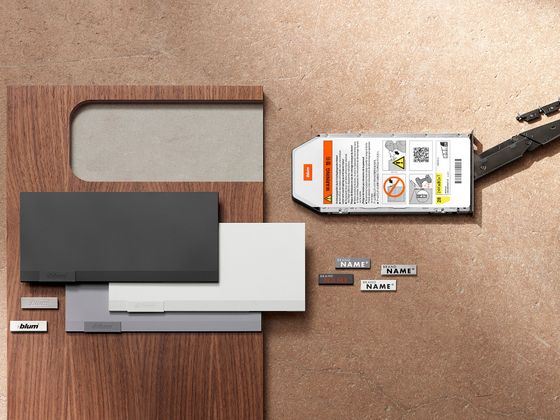

Partiellement encastré avec cache
Fraisez le côté du corps de meuble en surface à l’aide d’une machine CNC ou d’une défonceuse, afin d’accueillir le réservoir de force. Ce dernier sera dissimulé dans le meuble derrière un cache personnalisé avec la couleur adéquate. Différents éléments de marquage vous offrent de la liberté en matière de personnalisation.
Totalement encastré avec MINIMILL
Avec MINIMILL, nous avons conçu une fraiseuse spéciale pour la production en plus grandes quantités. Elle permet de fraiser rapidement et avec précision pour des épaisseurs de côté de 16 à 25 mm.
Réglez la profondeur de côté du corps de meuble grâce à la graduation de la règle.
Réglez l’épaisseur de côté adéquate entre 16 et 25 mm à l’aide d’un tournevis.
Le côté du corps de meuble à transformer est introduit jusqu’à la position d’arrêt.
Fixation facile du côté du corps de meuble, d’un seul geste.
Procédez ensuite au fraisage à deux mains en toute sécurité.
Le résultat : des côtés du corps de meuble parfaitement fraisés, propices à la mise en œuvre consécutive d’AVENTOS HKi.
Montage et réglage faciles
Notices de montage
Vidéos de montage
AVENTOS HKi – Film de montage

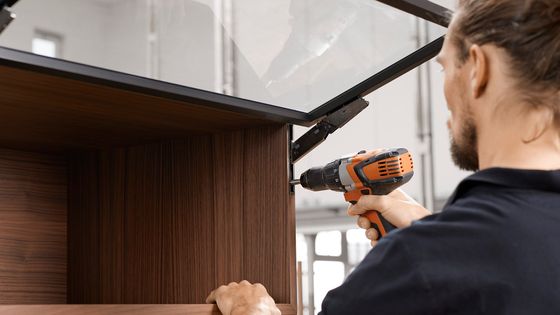

Montre le montage du réservoir de force, la sécurité de transport, l’attache-façade, le réglage du réservoir de force, le réglage de la face, le limiteur d’angle d’ouverture et le démontage d’AVENTOS HKi
AVENTOS HKi – Montage du réservoir de force

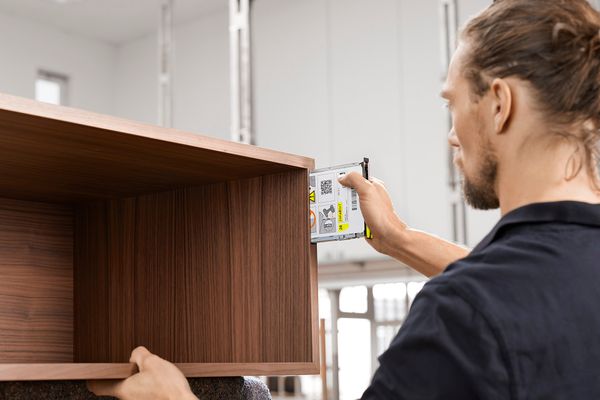

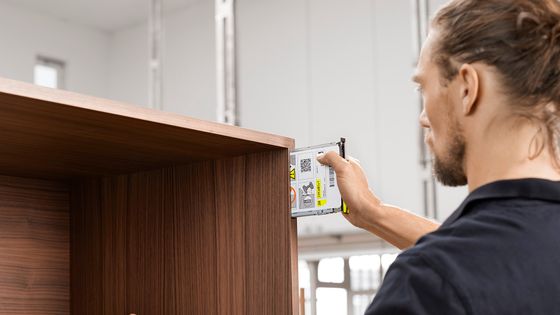

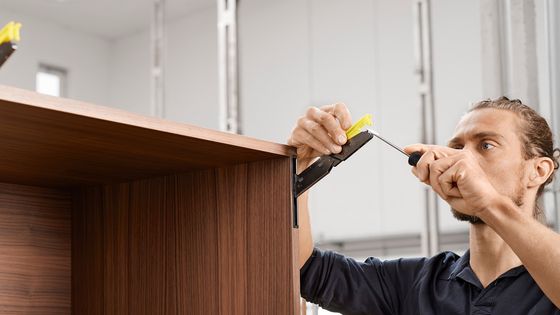

Montage du réservoir de force sur le côté du corps de meuble
AVENTOS HKi – Sécurité de transport
Montre comment retirer la sécurité de transport
AVENTOS HKi – Réglage du réservoir de force
Si le réservoir de force est parfaitement réglé en fonction du poids de la face, la face de la porte relevable pivotante reste dans n’importe quelle position – et reste ainsi accessible en permanence pour la fermeture.

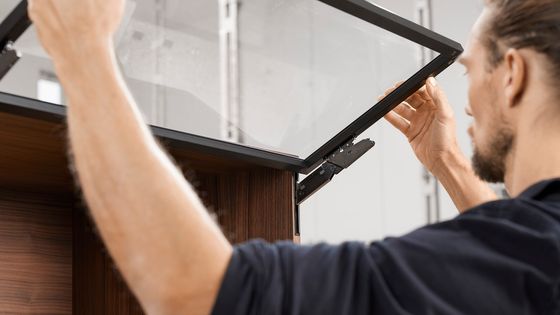

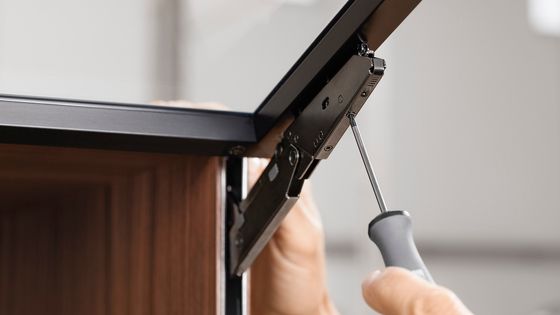

AVENTOS HKi – Réglage de la face
Montre les réglages continus du schéma de jeux en 3 dimensions
AVENTOS HKi – Limiteur d’angle d’ouverture

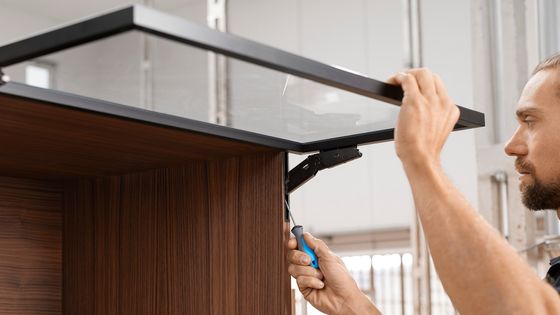

Cette vidéo montre le réglage du limiteur d’angle d’ouverture intégré
AVENTOS HKi – Démontage
Montre le démontage de la face et du réservoir de force
AVENTOS HKi - Encadrement partiel avec caches

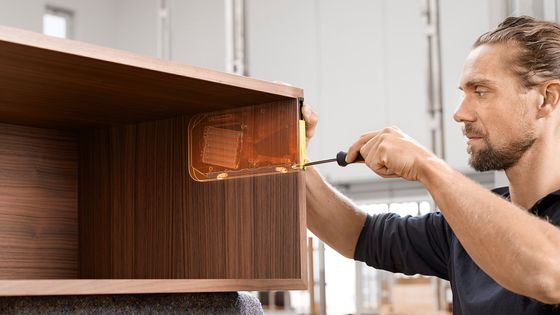

Montre le mode de fixation du cache et de l’élément de marquage pour l’application d’AVENTOS Hki partiellement encastré
Aides de montage
Différentes machines, des cadreuses et des gabarits sont disponibles pour une mise en œuvre simple et précise des produits Blum. Car le mouvement parfait exige une mise en œuvre précise.
