AVENTOS HK top
Les fonctions intégrées facilitent le montage et le réglage
La position de montage des ferrures AVENTOS HK top est la même pour toute application et toute hauteur de corps de meuble. Si le réservoir de force est réglé avec précision en fonction du poids de la façade, la porte relevable pivotante s'ouvre, se ferme et s'arrête toujours en toute fiabilité.
Deux différents types de montage du réservoir de force
Choisissez entre deux types de réservoirs de force symétriques et donc entre deux types de montage. Prépercez le côté du corps de meuble et utilisez le réservoir de force avec eurovis prémontées, ou vissez tout simplement le réservoir de force avec la détermination de la position intégrée.
Réservoir de force avec détermination de la position
Vous montez avec précision ce type de réservoir de force sur le fond supérieur et le chant avant du corps de meuble. Aucun préperçage n’est nécessaire.

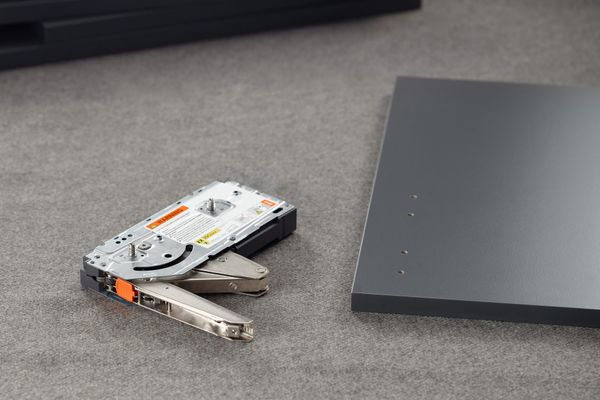

Montage avec eurovis prémontées
Vous montez le type de réservoir de force sur le côté du corps de meuble avec deux eurovis et deux ergots. Quatre perçages sur une seule ligne en entraxe 32 mm sont nécessaires.
Montage et réglage faciles
Aucune pièce proéminente
Grâce au levier rabattu, aucune pièce ne dépasse du corps de meuble. Cela simplifie considérablement le transport.
Solution de sécurité intégrée
La solution de sécurité intégrée empêche le déploiement intempestif du bras.
Mécanisme CLIP
Sans outil, facile et rapide, voici ce qui caractérise le mécanisme CLIP, éprouvé des millions de fois.

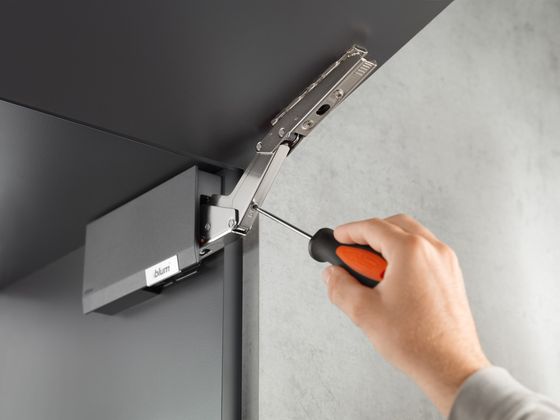

Réglage de la force en continu
Vous réglez le réservoir de force à l’avant en tout confort, même avec un cache monté. Ainsi la porte relevable s’arrête dans la position souhaitée.
Réglage tridimensionnel
Le réglage tridimensionnel s’effectue à l’aide de vis TORX ; faible usure, pratique et rapide.
Limiteur d'angle d'ouverture intégré
Le limiteur d'angle d'ouverture est déjà intégré et se règle par une vis sans fin.
Notices de montage
Vidéo du montage
AVENTOS HK top
Cette vidéo montre la montage des deux différents réservoirs de force, la solution de sécurité, l’attache-façade, le montage du cache, le réglage du réservoir de force, du schéma de jeux et du limiteur d'angle d'ouverture.
AVENTOS HK top - Limiteur d'angle d'ouverture
Cette vidéo montre le réglage du limiteur d'angle d'ouverture intégré sur AVENTOS HK top.
AVENTOS HK top - Réservoir de force avec vis agglo
Cette vidéo montre le montage du réservoir de force avec vis agglo, y compris la détermination de la position intégrée pour AVENTOS HK top.
AVENTOS HK top - Réservoir de force avec eurovis prémontées
Cette vidéo montre le montage du réservoir de force avec eurovis prémontées pour AVENTOS HK top.
AVENTOS HK top - Solution de sécurité
Cette vidéo montre l’ouverture du bras avec la solution de sécurité pour AVENTOS HK top.
AVENTOS HK top - Réglage du réservoir de force
Cette vidéo montre le réglage du réservoir de force pour AVENTOS HK top. Si le réservoir de force est réglé en fonction du poids de la face, la porte s'arrête dans la position souhaitée.
Aides de montage
Différentes machines pour percer et poser les ferrures, des cadreuses et des gabarits sont disponibles pour une mise en œuvre simple et précise des produits Blum. Car le mouvement parfait exige une mise en œuvre précise.
